HPGP™ 101-C – Hệ Đếm Tiểu Phân Trong Khí Siêu Tinh Khiết Áp Suất Cao

Giám sát trực tuyến tiểu phân 0,1–5,0 µm trong khí quy trình ở áp suất đường ống 40–150 psig, hỗ trợ oxy, hydro và nhiều khí không độc tương thích.

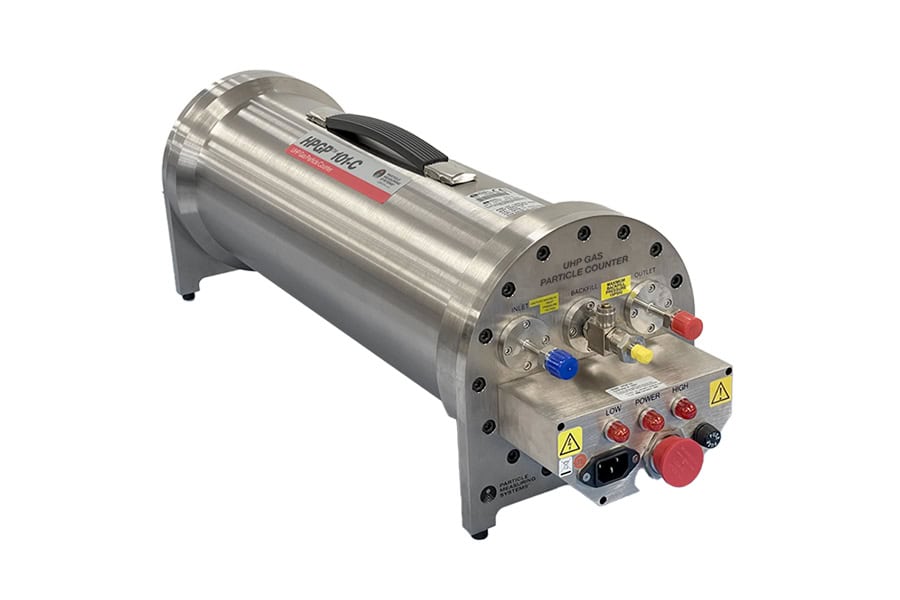

HPGP 101-C đo trực tiếp khí quy trình ở áp suất đường ống. Ảnh: Particle Measuring Systems.

Tuyên bố tương thích với oxy, hydro, nhiều khí không độc và một số khí phản ứng không có nghĩa thiết bị phù hợp với mọi loại khí, nồng độ hoặc điều kiện. Phải đối chiếu Gas Compatibility Guide và xác nhận cấu hình với PMS trước khi kết nối.

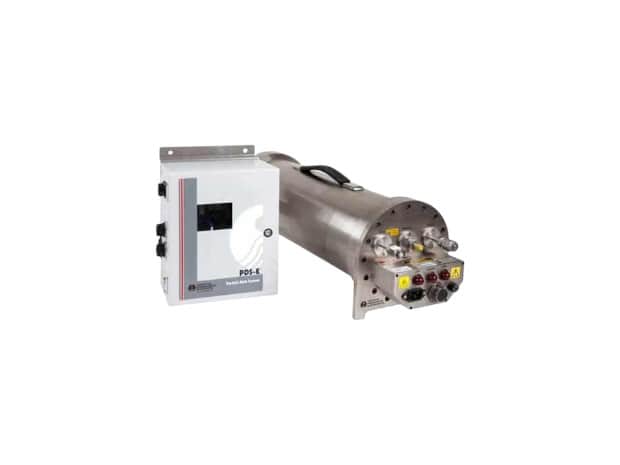

PDS-E thu nhận và truyền dữ liệu từ một thiết bị HPGP 101-C. Ảnh: Particle Measuring Systems.

Tư vấn cấu hình HPGP™ 101-C

SAO NAM hỗ trợ đánh giá ứng dụng, lựa chọn cấu hình và phụ kiện, cung cấp chính hãng, lắp đặt, hướng dẫn vận hành, hiệu chuẩn, bảo trì và xử lý kỹ thuật theo phạm vi dự án hoặc dịch vụ.

Khách hàng nên gửi sơ đồ hệ thống, mục tiêu đo, số điểm, điều kiện mẫu, yêu cầu dữ liệu và thông tin thiết bị đang sử dụng để cấu hình được kiểm tra đầy đủ.

• PMS – HPGP™ 101-C.
• HPGP 101-C Specification Sheet, 2026.
• PMS Gas Compatibility Guide, truy cập từ trang sản phẩm.

Tóm tắt sản phẩm

HPGP 101-C là Hệ đếm tiểu phân khí siêu tinh khiết áp suất cao, đo 8 kênh từ 0,1 đến 5,0 µm ở lưu lượng 0,1 SCFM và áp suất 40–150 psig. Thiết bị kết hợp PDS-E để thu nhận và truyền dữ liệu. Loại khí, an toàn, purge, đầu nối và khả năng tương thích phải được PMS xác nhận trước khi lắp đặt.

HPGP™ 101-C High-Pressure Gas Particle Counter

The HPGP™ 101-C is a dedicated optical particle counter for in-line monitoring of ultra-high-purity process gases at line pressure. Unlike a high-pressure diffuser used with an atmospheric particle counter, the HPGP measures within its published 40 to 150 psig pressure range and is designed to obtain data that reflect actual gas-distribution conditions.

The optical probe is normally paired with the PDS-E Particle Data System. The HPGP generates particle data, while one PDS-E collects and communicates data from one HPGP unit. The system should therefore be configured as a measurement and data-interface pair rather than described as a simple passive gas probe.

Eight particle channels and direct high-pressure sampling

The 2026 specification lists eight thresholds at 0.1, 0.2, 0.3, 0.5, 1.0, 2.0, 3.0, and 5.0 µm. Total volumetric sample flow is 0.1 SCFM, approximately 2.8 L/min, with an allowed ±5% flow variation. Counting efficiency is greater than 50% at 0.14 µm. The published zero count is below two particles per cubic foot or below 0.2 particle per minute.

The maximum recommended concentration is 3,000 particles per cubic foot. PMS associates this limit with greater than 90% accuracy and less than 10% coincidence loss. It should not be treated as an unrestricted operating target. A high concentration event may require investigation, cleaning, and confirmation that the instrument remains within its intended measurement condition.

Gas compatibility and safety

PMS identifies compatibility with oxygen, hydrogen, and most non-toxic gases, and states that the instrument can be used for many reactive-gas applications. The specification comparison table lists CDA, nitrogen, argon, carbon dioxide, oxygen, helium, neon, and hydrogen for the HPGP. This does not constitute universal approval for every gas mixture, purity, temperature, pressure, or connection.

Each application must be checked against the current PMS Gas Compatibility Guide. The review should cover gas identity, concentration, toxicity, flammability, reactivity, line pressure, temperature, fitting standard, purge supply, ventilation, hazardous-area requirements, exhaust handling, and emergency procedures.

Protection and data integration

The HPGP uses a passive laser cavity, inert-gas purge, and a safety containment vessel. If sample gas leaks into the vessel, power to the electronics is discontinued. These protections support safe operation but do not replace a site risk assessment, correct installation, leak testing, interlocks, preventive maintenance, or operator training.

PDS-E supports sample intervals from one second to eight hours. Communication includes bidirectional RS-232 and Ethernet using PMS protocol, Modbus, or OPC. FacilityNet can provide data storage, displays, alarms, and reports when included in the approved system architecture.

SAO NAM supports gas-application assessment, compatibility coordination, HPGP and PDS-E configuration, data integration, installation planning, training, calibration, maintenance, and technical troubleshooting in Vietnam, subject to PMS confirmation and the agreed project scope.

A project request should identify the exact gas and purity, line pressure and temperature, fitting standard, expected particle level, purge gas, exhaust route, hazardous-area classification, monitoring interval, and required data protocol. No quotation or installation plan should rely only on the gas name. Safety and compatibility must be reviewed for the complete supplied configuration.
