SLS-1200 – Hệ Thống Đếm Tiểu Phân Trong Dung Dịch

Cấu hình lấy mẫu thể tích nhỏ bằng syringe, đưa mẫu theo đường dòng đơn giản đến cảm biến LiQuilaz® II SO2 để phát hiện và đếm tiểu phân trong hóa chất hoặc chất lỏng quy trình.

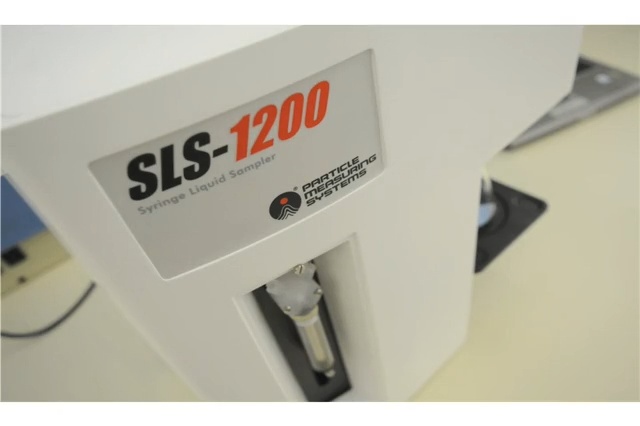

Hệ thống SLS dùng syringe định lượng để đưa mẫu trực tiếp đến cảm biến đếm tiểu phân trong chất lỏng. Ảnh: Particle Measuring Systems.

SLS-1200 không chỉ là một “máy đếm” độc lập.

Tên SLS-1200 dùng cho cấu hình gồm bộ lấy mẫu syringe SLS-1000 và cảm biến LiQuilaz® II SO2. Syringe tạo thể tích/lưu lượng mẫu có kiểm soát; cảm biến quang học mới là thành phần phát hiện, phân cỡ và đếm tiểu phân. Vì vậy độ nhạy của hệ thống phụ thuộc cảm biến được lắp, không thể suy ra từ bộ syringe đơn thuần.

Thành phần	Chức năng	Điểm cần xác nhận
Bộ lấy mẫu SLS-1000	Điều khiển syringe để hút và đẩy một thể tích mẫu xác định qua cảm biến.	Tình trạng cơ khí, loại syringe, độ kín và khả năng tương thích hóa học.
LiQuilaz® II SO2	Phát hiện, phân cỡ và đếm tiểu phân trong dải 0,2–2,0 µm của cấu hình SLS-1200.	Hiệu chuẩn, cỡ hạt/kênh, giới hạn nồng độ, vật liệu đường dòng và loại mẫu.
Syringe 1–25 mL	Cung cấp thể tích mẫu phù hợp với phép thử và lượng mẫu sẵn có.	Thủy tinh hoặc tùy chọn fluoropolymer cho chất lỏng phù hợp; 10 mL là cấu hình tiêu chuẩn trong datasheet cũ.
SamplerSight™	Điều khiển phép lấy mẫu theo batch, recipe, thu nhận dữ liệu, trending và báo cáo.	Phiên bản phần mềm, máy tính, cổng RS-232, license và yêu cầu dữ liệu.
Bình mẫu, tubing và phụ kiện	Tạo đường mẫu từ vật chứa qua hệ syringe đến cảm biến.	Độ sạch, tương thích hóa học, chiều dài ống, bọt khí và nguy cơ carryover.

Quy tắc đặt tên của hệ SLS cũ: mã model phản ánh cảm biến được tích hợp. Trong datasheet SLS-1000/LiQuilaz II, SLS-1200 tương ứng LiQuilaz II SO2; SLS-1300 tương ứng SO3 và SLS-1500 tương ứng SO5. Không nên dùng các mã này thay thế lẫn nhau.

LiQuilaz® là thành phần cảm biến quyết định dải kích thước và khả năng đếm tiểu phân của cấu hình SLS. Ảnh: Particle Measuring Systems.

Thông số	Giá trị trong datasheet SLS-1000/LiQuilaz II	Ý nghĩa ứng dụng
Cảm biến của SLS-1200	LiQuilaz® II SO2	Cấu hình này hướng đến tiểu phân submicron trong chất lỏng phù hợp.
Dải kích thước	0,2–2,0 µm	Không phải dải 10 µm/25 µm điển hình của kiểm nghiệm thuốc tiêm USP <788>.
Số kênh	15	Các ngưỡng phải được cấu hình theo phương pháp và hiệu chuẩn cảm biến.
Lưu lượng	20 mL/phút	Là điều kiện đo danh định của cảm biến/cấu hình legacy.
Tỷ lệ mẫu qua cảm biến	100%	Toàn bộ dòng mẫu đo đi qua vùng cảm biến theo thiết kế.
Nồng độ tối đa công bố	10.000 hạt/mL	Mẫu vượt miền đo có thể cần chuẩn bị/pha loãng bằng quy trình đã chứng minh.
Cỡ syringe	1, 5, 10 mL; tùy chọn 25 mL	Lựa chọn theo thể tích mẫu, số lần rinse và số lần lặp.

Các thông số trên thuộc datasheet cấu hình SLS thế hệ trước.

Khi bảo trì, thay cảm biến, nâng cấp phần mềm hoặc mua hệ thống mới, phải xác nhận lại bằng serial number, datasheet, manual và cấu hình PMS hiện hành. Không dùng bảng này thay cho chứng chỉ hiệu chuẩn hoặc specification của thiết bị cụ thể.

Giải pháp	Cấu hình chính	Hướng ứng dụng	Lưu ý
SLS-1200	SLS-1000 + LiQuilaz II SO2	Đếm 0,2–2,0 µm trong chất lỏng phù hợp, lấy mẫu theo batch thể tích nhỏ.	Cấu hình legacy; xác nhận hỗ trợ theo serial.
APSS-2000	SLS-1000 + LiQuilaz eSeries + SamplerSight Pharma	Đếm tiểu phân trong thuốc tiêm/dịch truyền theo cấu hình dược điển.	Giải pháp PMS chuyên biệt cho USP <788> và dược điển liên quan.
SLS-20	Syringe sampler + Chem 20/Chem 20-HI	Lấy mẫu theo batch hóa chất ở độ nhạy đến 20 nm theo cấu hình.	Là giải pháp hiện hành khác mục tiêu SLS-1200.

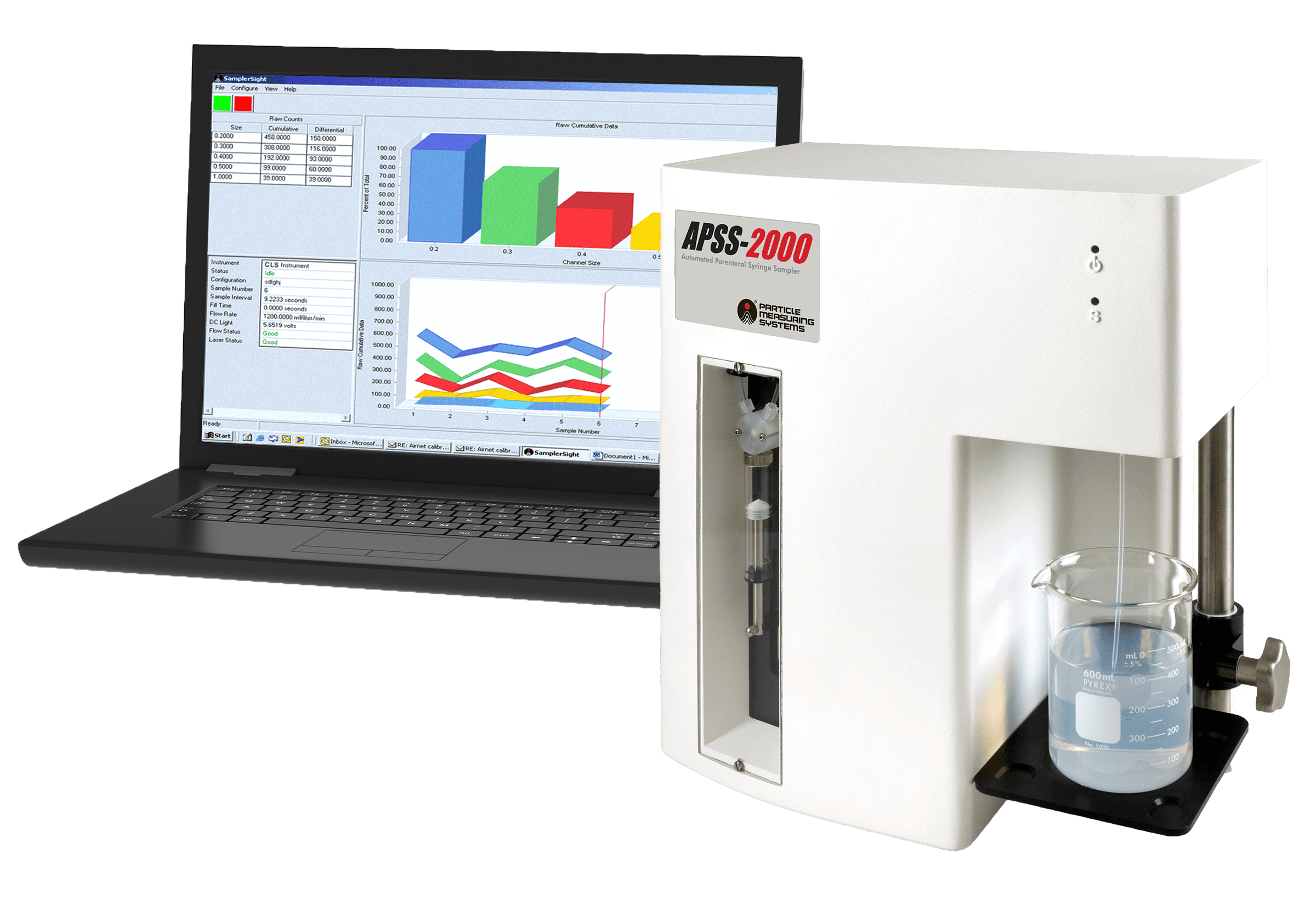

SamplerSight™ điều khiển phép lấy mẫu theo batch và hiển thị dữ liệu bằng histogram, time plot và bảng. Ảnh: Particle Measuring Systems.

Sai lệch	Ảnh hưởng	Cách kiểm soát
Rinse chưa đủ	Carryover làm kết quả mẫu sau cao giả.	Thiết lập số chu kỳ và tiêu chí nền theo loại mẫu.
Bọt khí trong đường dòng	Bọt có thể tạo tín hiệu giống tiểu phân.	Kiểm soát thao tác mẫu, kết nối, degassing nếu phương pháp yêu cầu.
Sai syringe hoặc wetted material	Không tương thích hóa học, rò rỉ hoặc phát sinh hạt.	Đối chiếu chemical compatibility trước khi dùng.
Mẫu không đồng nhất	Độ lặp lại kém giữa các lần hút.	Quy định cách trộn, thời gian chờ và điều kiện lấy mẫu.
Nồng độ vượt giới hạn	Coincidence làm mất đếm hoặc sai phân cỡ.	Đánh giá miền đo và quy trình pha loãng bằng dung môi phù hợp.

SLS Syringe Cleaning – Vệ sinh syringe lấy mẫu

Video minh họa bước vệ sinh syringe SLS-1000 của Particle Measuring Systems. Nội dung chỉ dùng để tham khảo thao tác; người vận hành phải tuân theo manual, hóa chất vệ sinh, PPE và SOP tương ứng với mẫu đang sử dụng.

Hỗ trợ SLS-1200, LiQuilaz®, APSS-2000 và SamplerSight™

SAO NAM hỗ trợ đánh giá ứng dụng, xác nhận cấu hình theo serial, tư vấn cảm biến và syringe, kiểm tra tương thích hóa học, phần mềm SamplerSight, hiệu chuẩn, bảo trì, sửa chữa và phương án nâng cấp thiết bị PMS trong phạm vi dịch vụ hiện hành.

Để đánh giá chính xác, khách hàng nên cung cấp model, serial number, ảnh tem máy/cảm biến, loại dung dịch, cỡ hạt cần đo, thể tích mẫu, nồng độ dự kiến và tiêu chuẩn/phương pháp đang áp dụng.

Giải pháp liên quan tại SAO NAM

• APSS-2000 – đếm tiểu phân trong thuốc tiêm theo USP <788>.
• LiQuilaz® II E20 – cảm biến đếm tiểu phân trong chất lỏng.
• Tổng quan giải pháp đếm tiểu phân trong dung dịch.
• Dịch vụ hiệu chuẩn thiết bị đếm tiểu phân PMS.

Nguồn tham khảo

• Particle Measuring Systems – SLS Family Syringe Liquid Particle Samplers.
• Particle Measuring Systems – SLS Family (+APSS-2000) Manual.
• Particle Measuring Systems – LiQuilaz® II Series.
• Particle Measuring Systems – SamplerSight™ Software.
• Particle Measuring Systems – APSS-2000 for USP <788>.

Tóm tắt

SLS-1200 là cấu hình đếm tiểu phân trong dung dịch gồm bộ lấy mẫu syringe SLS-1000 và cảm biến LiQuilaz® II SO2, dải 0,2–2,0 µm. Hệ thống phù hợp cho lấy mẫu theo batch với thể tích nhỏ, hỗ trợ syringe 1, 5, 10 và 25 mL cùng phần mềm SamplerSight™. Bài viết giải thích nguyên lý, thông số, ứng dụng, vệ sinh, sai lệch thường gặp và sự khác biệt giữa SLS-1200, APSS-2000 và SLS-20. Cấu hình legacy cần được xác nhận theo serial number trước khi hiệu chuẩn, sửa chữa hoặc nâng cấp.

SLS-1200 Syringe Liquid Particle Counting System

What the SLS-1200 name represents

The SLS-1200 is a legacy Particle Measuring Systems configuration for batch-based liquid particle counting. It should not be understood as a syringe mechanism alone or as an interchangeable name for every SLS instrument. In the earlier SLS-1000 and LiQuilaz® II naming structure, the SLS-1200 combined an SLS-1000 precision syringe sampler with a LiQuilaz II SO2 liquid particle sensor. The sampler controls sample volume and flow, while the optical sensor detects, sizes and counts particles.

The LiQuilaz II SO2 configuration was specified for a 0.2–2.0 µm particle size range, 15 programmable channels and a nominal flow rate of 20 mL/min. The legacy specification also identified 100% volumetric sampling and a maximum stated concentration of 10,000 particles/mL. These values describe the published configuration and should be verified against the serial number, installed sensor, calibration documentation and current PMS service information for any individual instrument.

Precision small-volume syringe sampling

The syringe sampler draws liquid from a sample vessel and delivers a controlled volume through a relatively simple flow path to the particle sensor. Supported syringe volumes in the SLS family include 1, 5, 10 and 25 mL, with 10 mL identified as the standard size in the earlier specification. Small-volume sampling can reduce the consumption and disposal of expensive or hazardous chemicals while supporting repeatable batch measurements.

SamplerSight™ software controls menu-driven collection, repeatable recipes, data capture, trending and reporting in compatible configurations. The result is a practical laboratory workflow for incoming or outgoing chemical quality assessment, DI water or process-liquid testing, component-cleanliness extracts and contamination investigations where the selected sensor, wetted materials and measurement range match the application.

Sample preparation and measurement control

Reliable liquid particle data depends on more than syringe accuracy. The method must control sample homogeneity, settling, bubbles, container cleanliness, tubing, rinsing, carryover and the compatibility of all wetted materials. A background or rinse criterion should be established before the sample sequence. If the particle concentration exceeds the sensor limit, coincidence can cause undercounting or sizing errors; any dilution procedure must use an appropriate clean diluent and be demonstrated as suitable for the sample.

Viscosity and refractive index can also influence liquid particle measurements. A sample that is too viscous for the validated flow path, chemically incompatible with seals or syringe materials, or prone to microbubble formation requires an application review before routine testing. Glass and optional fluoropolymer syringe configurations were offered for different liquid compatibility requirements.

SLS-1200 versus APSS-2000 and SLS-20

The SLS-1200 size range should not be confused with the 10 µm and 25 µm particle-counting thresholds commonly associated with pharmacopeial testing of injections. PMS offers the APSS-2000 system for USP <788> and related pharmacopeial applications. The APSS-2000 combines an SLS-1000 syringe sampler, a LiQuilaz eSeries light-obscuration sensor and SamplerSight Pharma software in a pharmaceutical configuration.

The current SLS family also includes the SLS-20 syringe sampler for batch sampling with Chem 20™ or Chem 20-HI particle counters at sensitivities down to 20 nm in the applicable configuration. Selecting among these platforms requires a clear definition of the liquid, particle-size range, sample volume, concentration, chemical compatibility, regulatory method, reporting requirements and required lifecycle support.

Lifecycle support in Vietnam

The current global PMS SLS Family page does not present SLS-1200 as a separate current model, although PMS continues to publish a common SLS Family manual and related resources. An installed SLS-1200 should therefore be treated as a legacy configuration until product availability, parts, calibration and service options are confirmed by serial number.

SAO NAM is an Authorized Sales and Service Center for Particle Measuring Systems in Vietnam. Support may include application assessment, serial-number configuration review, sensor and syringe selection, chemical-compatibility review, SamplerSight guidance, calibration, preventive maintenance, troubleshooting and migration planning, depending on the instrument condition, parts availability, supplied configuration and service agreement.

Lưu ý kỹ thuật: Nội dung dùng để tham khảo và lựa chọn giải pháp, không thay thế datasheet, manual, chứng chỉ hiệu chuẩn, SOP hoặc phương pháp đã qualification. Thông số SLS-1200 được trình bày theo datasheet hệ SLS-1000/LiQuilaz II thế hệ trước; cấu hình và khả năng hỗ trợ thực tế phải được xác nhận bằng serial number với SAO NAM/PMS.
